HX LAGERSTAVSYSTEM

Detaljert spesifikasjonskatalog

Pallereoler i НХ-serien er grunnleggende basisutstyret for lagrene der varer lagres på paller. Dimensjonene på pallereoler er tilpasset EPAL-EUR paller (1200 x 800 mm) og industripaller (1200 x 1200 mm).

Ideen med vårt pallereolsystem er å tilby muligheten til å organisere rader med reoler bestående av ett, to og flere segmenter, med mulighet for å tilby ulike nivåer av lagring i hvert av disse segmentene.

Alle elementer monteres med kun skrue- og klemforbindelser (fiksering), dette gjør at alle komponenter kan gjenbrukes i fremtiden.

Utforming av pallereoler – stativ- og bjelkeavstander, stablehøyde, utforming av pallereoler og deres rader og andre viktige dimensjoner – de bestemmes i henhold til kundens individuelle behov, under hensyntagen til de tillatte belastningene på konstruksjonene og forholdene som sikrer deres stabilitet.

Systemet av lagerpallreoler "HX" er designet og produsert i samsvar med internasjonale konstruksjonsstandarder. Pallereoler har et GS sikkerhetssertifikat utstedt av det tyske instituttet TÜV Rheinland. Dette sertifikatet er en bekreftelse på at pallereoler er vurdert og testet for kvalitet og sikkerhet i henhold til strenge tyske og europeiske standarder.

GS Certificate pallereoler

TEKNISK SPESIFIKASJON

Hovedkomponenter:

1 - Stolpe (profil, støtte, bolter med muttere);
2 - Horisontal stang (avstivning);
3 - Diagonal stang (avstivning);
4 - Skrue, mutter, skilleinnsats; (elementene 1-4 danner rammen til pallereolen (ramme));
5 - Bærebjelke;
6 - Tverrgående beskyttelse.

Øvrige komponenter:

7 - Stolpehjørnebeskyttelse;
8 - Frontbeskyttelse av stolpe;
12 - Skyddbalk.

Tilbehør:

9, 10 - Separatorer;
11 - Tverrgående bjelke.

HX-systemet gir en stabil og robust struktur som består av to stolper koblet til lenker. Stolpene er laget av perforerte åpne stålprofiler med ytre mål 82 × 70, 102 × 70 og 122 × 70 mm. Stolpene har to rader med monteringshull plassert vertikalt hver 50-ende mm.

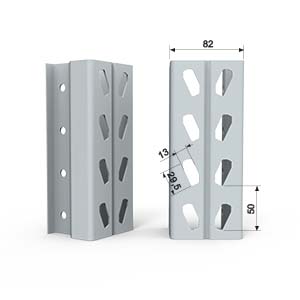

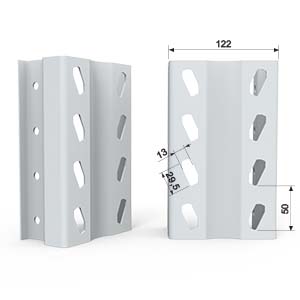

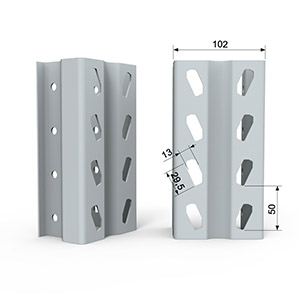

HX 82 SØYLEPROFIL	HX 102 SØYLEPROFIL	HX 122 SØYLEPROFIL

Støtten som danner bunnen av rammen sikrer korrekt lastfordeling på gulvet og fester stolpen til gulvet (bakken).
Lenker brukes til å koble sammen to stolper i rammen. Det finns två typer av länkar:
• horisontal brakett, montert vinkelrett på stolpene;
• diagonal, montert mellom to påfølgende horisontale ledd.
"HX (S)"-systemet sikrer rammemontering med to lenkesystemer merket med bokstavene S og ZZS. ZZS-systemet tillater at flere tunge laster kan fordeles enn på S-systemet.
ZZS-systemet øker stabiliteten betydelig til den nedre delen av stolpen ved kollisjon med en gaffeltruck.

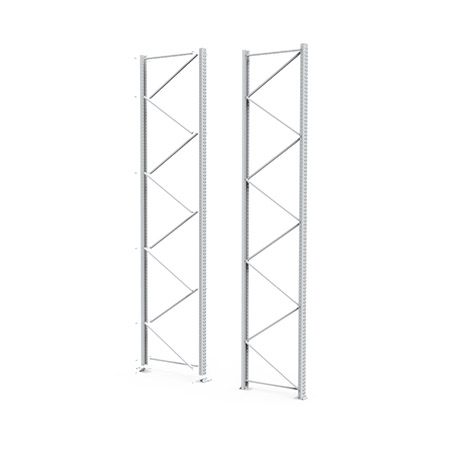

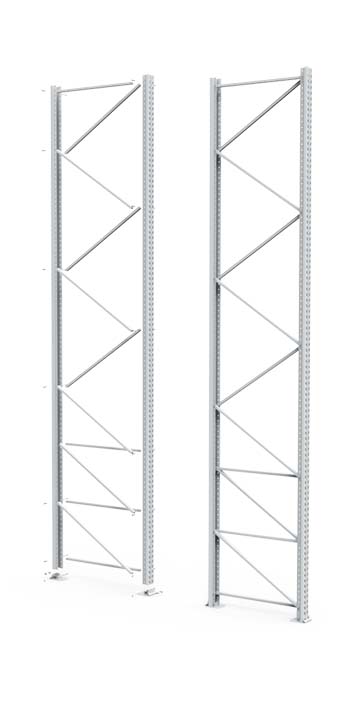

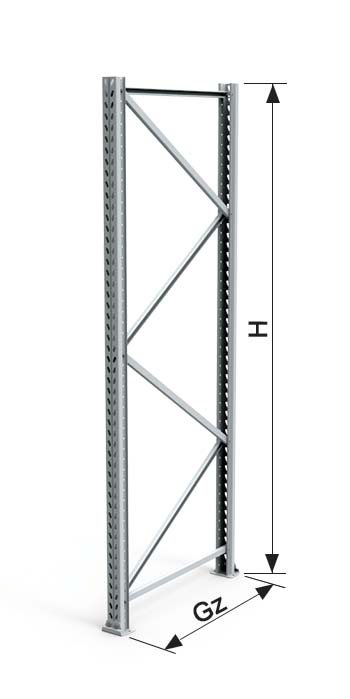

HX RAMME MED ET "ZZS" AVSTYRINGSSYSTEM	HX RAMME MED ET "S" AVSTYRINGSSYSTEM

INTEGRERING AV BUTIKK- OG LAGRINGSHYLLER

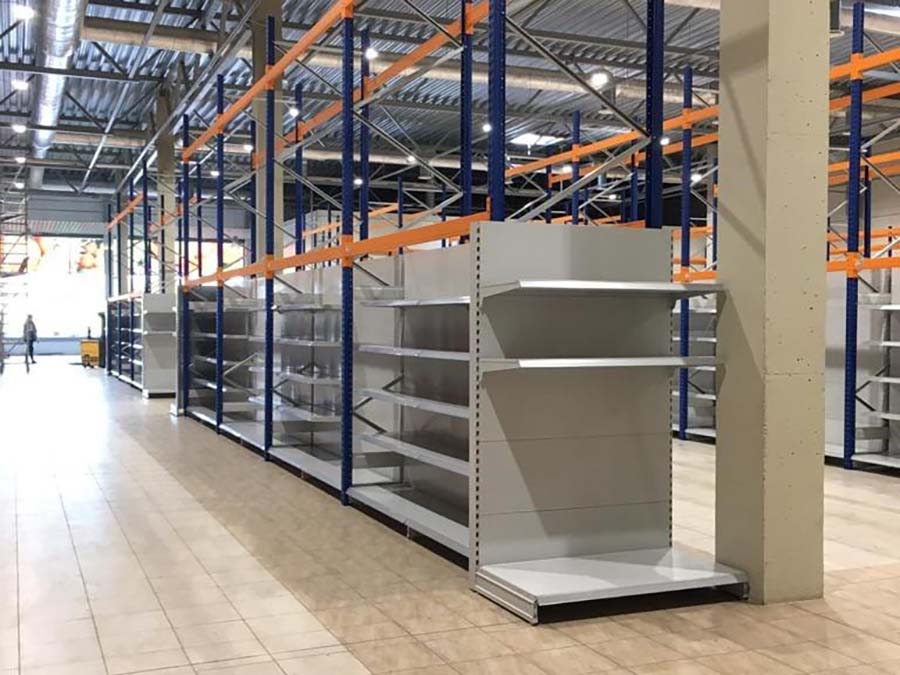

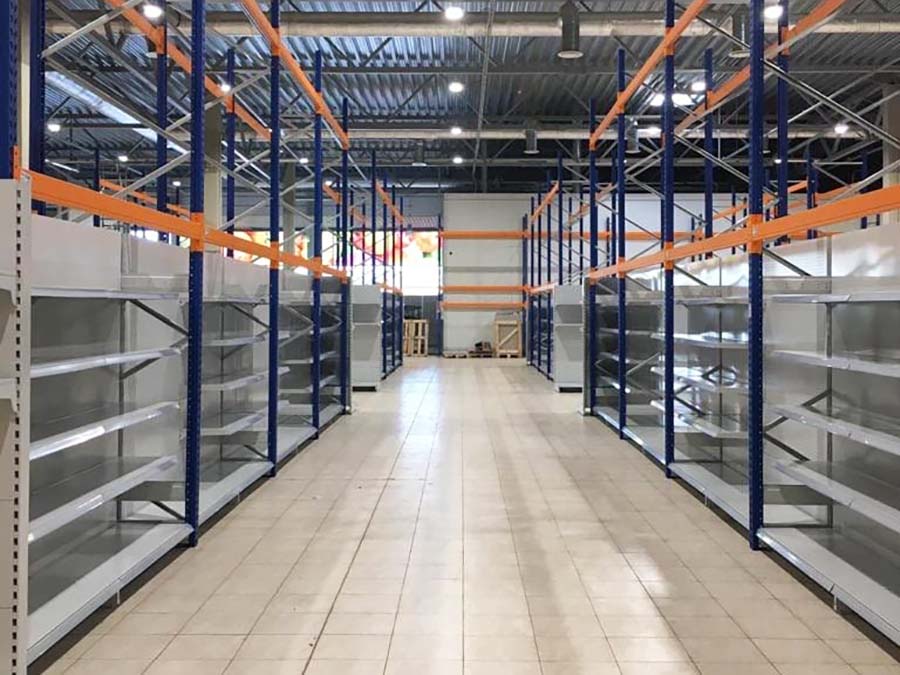

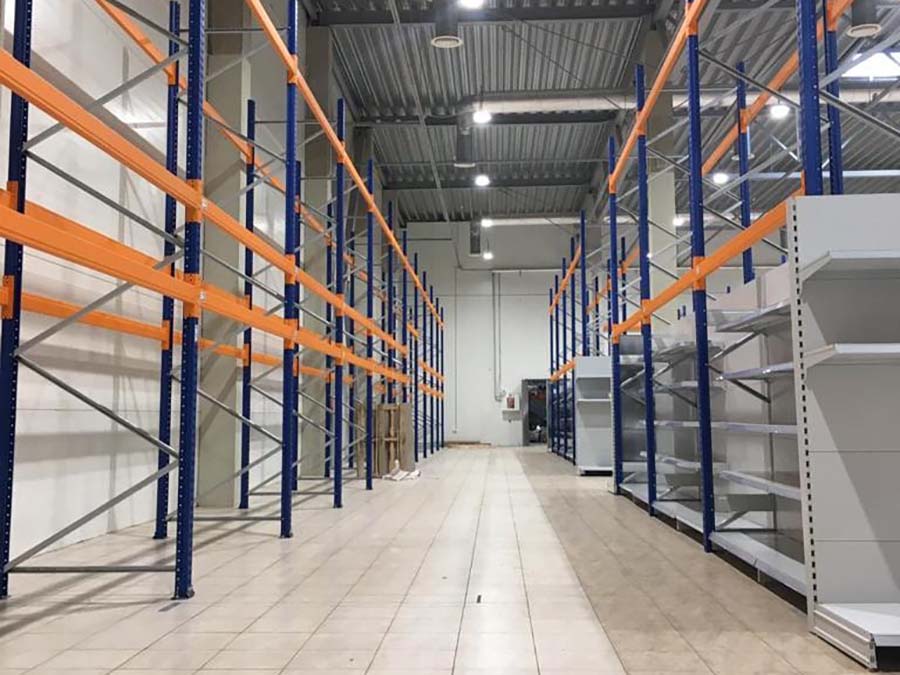

HX-seriens pallereol, som hovedsakelig brukes til høybuktsutstyr, kan også brukes til å organisere en lokaler i butikker. Bruk av egnede rammetyper og traverser tillater konstruksjon av strukturer som er en funksjonell refleksjon av hyller, noe som brukes ofte i byggevare butikker eller i lavprisbutikker (rabattbutikker). Bruken av tilbehørsgruppen vist nedenfor i katalogen oppfyller fullt ut forventningene til utstilling og salg av ovennevnte gjenstander.

ENHETLIG INTEGRASJON

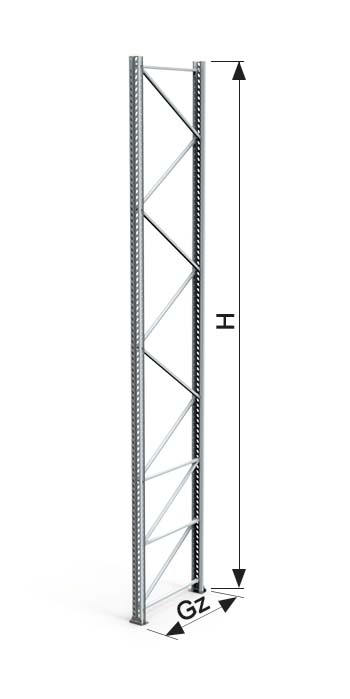

RAMME MED NEDRE TRAVERS MED REDUSERT DYBDE 82 (S)

HX 82 (S)

Kommersiell dybde Gh	Dybde Gz [mm]	Integrasjon Gh hylle	Høyde H [mm]
810	780	max. 670	4000
830	800	max. 670	4000
910	880	max. 570+210	4000
1050	1020	max. 670+210	4000
1130	1100	max. 670+210	4000

HX 102 (ZZS)

Kommersiell dybde Gh	Dybde Gz [mm]	Integrasjon Gh hylle	Høyde H [mm]
810	780	max. 670	4000
830	800	max. 670	4000
910	880	max. 570+210	4000
1050	1020	max. 670+210	4000
1130	1100	max. 670+210	4000

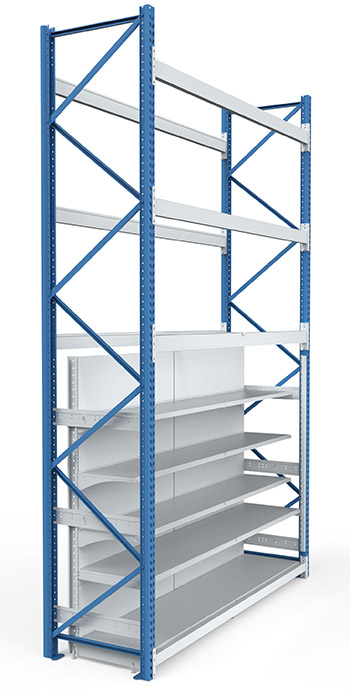

DOBBEL INTEGRERING

TO RAMMER

RAMME 82 (S) DOBBEL INTEGRERING 2 RAMMER

Kommersiell dybde Gh	Dybde Gz [mm]	Integrasjon Gh hylle	Høyde H [mm]
510	480	max. 370	4400 4600
610	580	max. 470	4400 4600
710	680	max. 570	4400 4600
810	780	max. 670	4400 4600
910	880	max. 770	4400 4600

RAMME 102 (ZZS) DOBBEL INTEGRERING 2 RAMMER

Kommersiell dybde Gh	Dybde Gz [mm]	Integrasjon Gh hylle	Høyde H [mm]
510	480	max. 370	4400
610	580	max. 470	4400
710	680	max. 570	4400
810	780	max. 670	4400
910	880	max. 770	4400

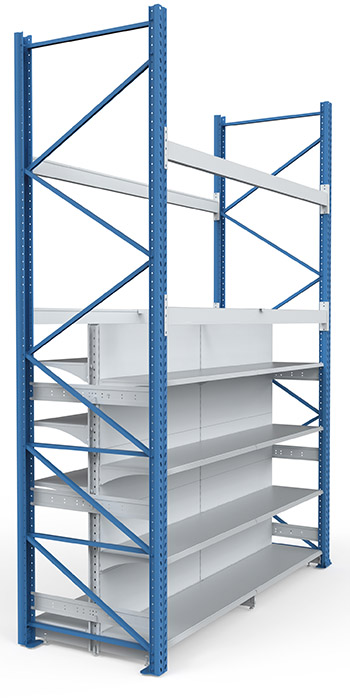

TO-SIDIG INTEGRASJON

TO-SIDIG INTEGRERING - GONDOL I EN RAMME

HX 82

Kommersiell dybde Gh	Dybde Gz [mm]	Integrasjon Gh hylle	Høyde H [mm]
930	900	2 x 370	4000
930	900	2 x 370	4200
1130	1100	2 x 470	4000
1130	1100	2 x 470	4200
1330	1300	2 x 570	4000
1330	1300	2 x 570	4200

HX 102 (S)

Kommersiell dybde Gh	Dybde Gz [mm]	Integrasjon Gh hylle	Høyde H [mm]
930	900	2 x 370	4200
930	900	2 x 370	4800
1130	1100	2 x 470	4000
1130	1100	2 x 470	4200
1330	1300	2 x 570	4000

HX 102 (ZZS)

Kommersiell dybde Gh	Dybde Gz [mm]	Integrasjon Gh hylle	Høyde H [mm]
930	900	2 x 370	4600
930	900	2 x 370	5000
1130	1100	2 x 470	4600
1130	1100	2 x 470	4800
1330	1300	2 x 570	4600
1330	1300	2 x 570	4800
